手柄蝶阀
首页 > 产品中心 > 阀门系列 > 蝶阀系列
手柄蝶阀

技术参数:

公称通径:DN50-DN350

面对面尺寸:GB/12221-2008ISO 5752 Series 20API 609 Table 1EN 558 Series20(DIN 3202 T3 K1

法兰连接:GB/T 12230-2005ANSI B 16.5,Class 150DIN 2501 PN6/10/16AWWA C 207AS 2129 Table D and EBS 10 Table D and EJIS B 2211-5 KJIS B 2212-10 K

顶法兰:EN ISO 5211NF E 29-402

产品特点:

○ 保证阀门双向完全密封;

○ 阀体和阀板精加工,扭矩小,使用寿命长;

○ 阀杆上的三个轴承防止阀杆弯曲,而且保证最佳使用;

○ 四个法兰安装孔确保安装时阀门位置正确;

○ 可提供单法兰装配;

○ 可安装在任意位置;

○ 免维护;

○ 可拆卸,材料可循环使用。

应用介质及行业:

○ 化工和石油化工

○ 水处理和污水处理技术

○ 气体处理技术

○ 造船

○ 能源工程

○ 食品工业

○ 市政工程

○ 无硅表面喷漆处理


性能范围:
公称压力MPa1.6
强度(水)MPa2.4
密封(水)空气MPa1.76
低压密封空气MPa0.6
适用介质空气、水蒸气、油品等
工作温度℃
≤80℃

主要零件材料:
NO.零件名称材质
1阀体QT450
2阀座EPDM
3双半下轴SS416
4双半上轴304
5阀板304
6衬套PTFE
7Y型圈EPDM
8垫片45#
9轴卡簧65Mn
10孔卡簧65Mn

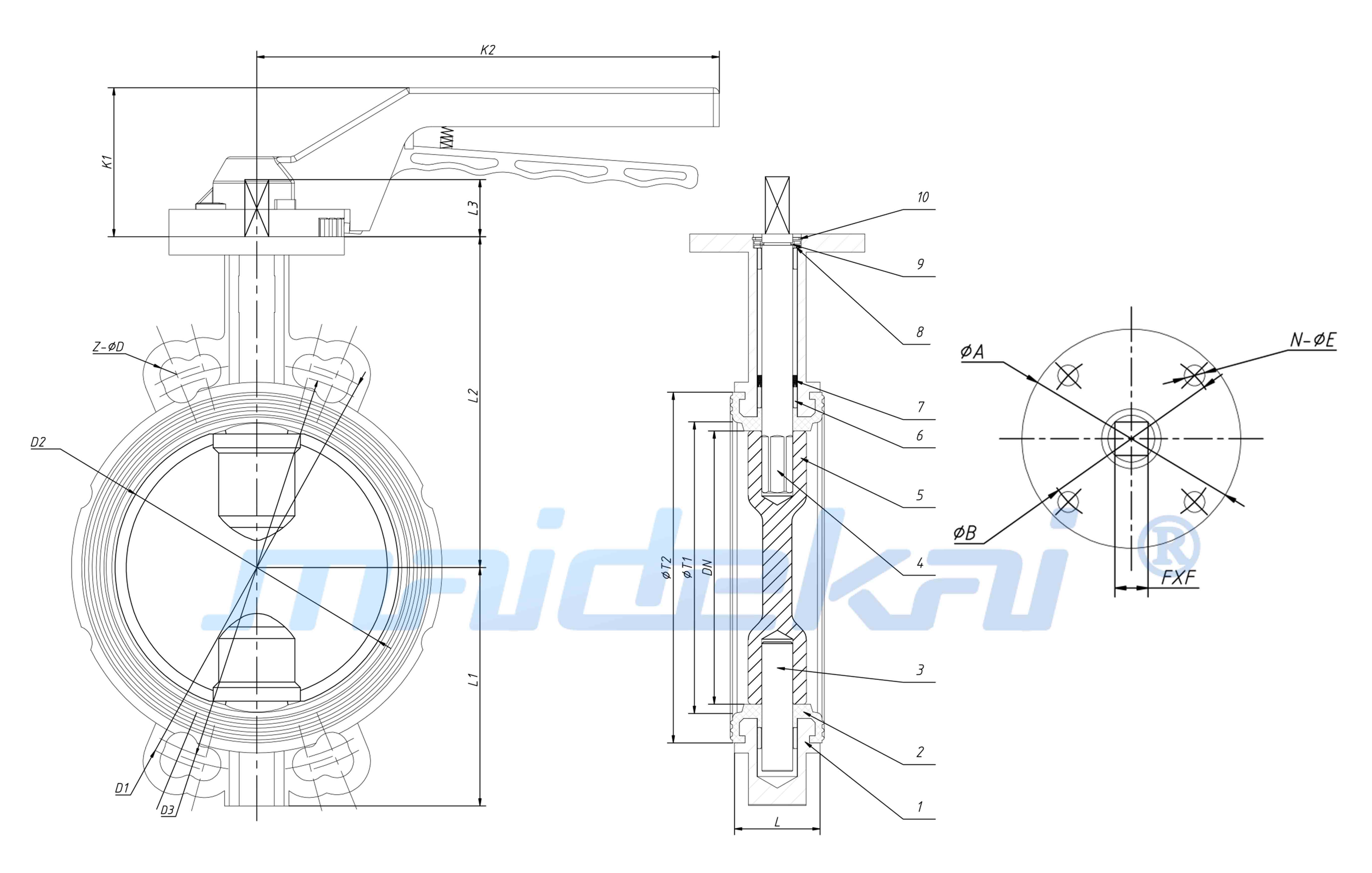

主要连接尺寸:

DN506580100125150200250300350
L43464652565660687878
L1668694110128140.5170205238.5265
L2131.5140154173189199236277317360
L322222225303035242429
D1125145160190220250295355410470
D252.263.978.5104123.3155.4202.3250.3301.3333.3
D3105130145165200230280345390435
φA707070909090125125150150
φB505050707070102102125125
F×F99911141417222227
Z-φD4-M164-M168-M168-M168-M168-M2012-M2012-M2412-M2416-M24
N-φE4-φ74-φ74-φ74-φ104-φ104-φ104-φ124-φ124-φ144-φ14
φT156.568.582.5107127159208254307337
φT282105119145172204250305355402
最小壁厚18181556667612
K17272727676767676
K2188188188238238238238238
注:对夹式蝶阀符合 EN 593 标准。根据不同行业的应用情况,可以选择多种不同的材质及执行器,手柄、蜗轮、气动、电动。
